2020 г.12.29 СП КАРАБИ. ВОССТАНОВЛЕНИЕ РАБОТЫ МАЯКА и ВИДЕОКАМЕР.

   После не совсем удачного /для радио/ ремонта крыши  на  СП  Караби,  пришлось  убрать нашу дублирующую систему электропитания для маяка на 435 mHz и видеокамер. Несколько дней назад произошло то, ради чего мы делали эту дублирующую систему электропитания: выключилось всё. Вчера вечером Максим, R7KCL предложил с утра выехать наверх и попытаться решить возникшую проблему, что нам в общем то и удалось очень оперативно выполнить. Маяк и камера работают в нормальном режиме, участники выезда очень довольны! Погода СУПЕР! Ясно, солнечно, температура + 14 С!

                                В сосновом лесу, перед подъёмом на СП Караби.

                                                                 На СП Караби.

                             UB7KBP, Сергей; R7KEK, Юлия; R7KCL, Максим и Юта.

                                                        Техника заработала!

                                      Суперпогода для 29 декабря на плато Караби!

2020 г.12.23 145.5 mHz. ФИЛЬТР на СПИРАЛЬНЫХ РЕЗОНАТОРАХ.



               Качественный фильтр на качественных спиральных резонаторах.

  Выезды членов радиоклуба <АЯН> в горно лесную часть Крыма, или для обеспечения радиосвязью поисково спасательных и спортивных мероприятий, или в радиоэкспедиции, или просто для проверки работы оборудования, нетрадиционных источников питания, испытания и настройки АФУ, позволили провести многочисленные эксперименты и сделать определённые выводы.

   Однозначно, в горах, условия приёма намного лучше, чем в густонаселённых пунктах, где уровень помех от всевозможных, и порой не очень качественных радиоэлектронных устройств, на порядок или даже на несколько порядков, выше!  Но, для значительного улучшения качества приёма в горах /даже в таких хороших условиях/,  во  время работы на 145 mHz, мы применяли и применяем фильтры на основе спиральных резонаторов уже несколько десятков лет. Фильтры эти, как правило, промышленного, качественного или даже очень качественного изготовления. Приходится только тщательно перестроить их на необходимый участок диапазона.

   Впервые, двухзвенные фильтры на основе спиральных резонаторов, были применены от радиостанций типа  56РТМ "Пальма", что значительно улучшило качество приёма! Затем были опробованы четырёхзвенные фильтры от радиостанций фирмы "BRG" FM-301, а сейчас используется очень качественно изготовленный фильтр от military устройства. Внушительные размеры, латунный, качественно посеребрённый корпус с отсеками, фторопластовые проходные изоляторы, тщательно закручивающиеся крышки. Диаметр посеребрённого провода на контурах спиральных резонаторов около 3 мм!!! Впечатляет! Что пришлось сделать? Заменить резьбовые разъёмы ВПК СССР типа СР-50, на SO-239 и тщательно настроить центральную частоту фильтра на 145.5 mHz.  Надеюсь теперь, слушая работу наших радиостанций с гор Крыма, с высоты в несколько сотен метров, километр, а может и более, Вы понимаете, что не только высота и применённая антенна влияют на качество приёма . . .

       Фильтр от радиостанции типа 56РТМ "Пальма".

Двухзвенный фильтр на спиральных резонаторах от радиостанции 56РТМ.

                               Двухзвенный фильтр на спиральных резонаторах.

Два двухзвенных фильтра на спиральных резонаторах.

                   Фильтр от радиостанции типа FM-301 фирмы "BRG".

                       Фильтр на спиральных резонаторах от радиостанции FM-301.

                                     Три типа фильтров на спиральных резонаторах.

                                 Два типа фильтров на спиральных резонаторах.

                                   Внизу от 56РТМ  "Пальма", вверху от FM-301.

"BRG" FM-301.

Конструкция четырёхзвенного фильтра на спиральных резонаторах.

Фильтр от military радиостанции.



                                                            Габариты фильтра.

                                                              Габариты фильтра.

                                               Конструкция фильтра. Вид сбоку.

                                               Конструкция фильтра. Вид сбоку.

 Конструкция фильтра. Вид сбоку.

                                              Конструкция фильтра. Вид сверху.

                                              Конструкция фильтра. Вид сверху.

                           Конструкция фильтра. "Окно" связи между резонаторами.

                              Конструкция фильтра. "Окно" связи между резонаторами.


                           Конструкция фильтра. Посеребрённый латунный корпус.

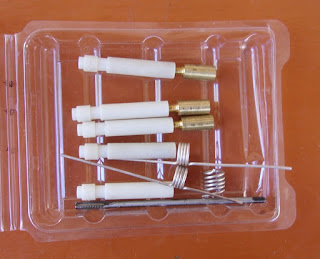

                        Разъём уже SO-239, фторопластовый проходной изолятор.

                                    73!

2020 г.11.08 АНАЛИЗАТОР NanoVNA-F.

NanoVNA-F.

    11 апреля 2020 года, в честь 59летия первого QSO и начала занятий HAMRADIO, большая радиолюбительская семья подарила R6KZ, ex UU5JA, ex UB5JF, ex UB5JAA, ex UB5-06772 и др., анализатор NanoVNA-F.

   Использовавшиеся до этого, в течении очень длительного времени, анализаторы типа MFJ-269 и AA-1000 позволили получить огромный опыт и дали серьёзные практические навыки в работе с АФУ, балунами, ВЧ трансформаторами, кабелями . . .

Часть фото анализатора взята с сайта производителя NanoVNA-F.

                                           Геометрические размеры NanoVNA-F.

                                           Электрические параметры NanoVNA-F.

                                                 Штатная упаковка NanoVNA-F.

                                                   Комплектация NanoVNA-F.

                                                   Комплектация NanoVNA-F.

     Использование NanoVNA-F в качестве Power Bank.

                                         Печатная плата анализатора NanoVNA-F.



   При работе с АФУ на выезде, то ли в горно лесной части Крыма, то ли на каком то объекте, анализатор NanoVNA-F транспортируется в металлическом контейнере.

                                                               Tnx UC6KSA!

                    Металлический транспортный контейнер для анализатора NanoVNA-F.

                          Амортизационные ножки снизу транспортного контейнера.

                            Все амортизационные ножки транспортного контейнера.



                 Заготовки поролона для амортизации внутри транспортного контейнера.

                                   Двухсторонний PVC контейнер. Первая сторона.

                                           Двухсторонний PVC контейнер открыт.

                                              Первая сторона: набор разъёмов.

  Двухсторонний PVC контейнер. Вторая сторона.

                                           Двухсторонний PVC контейнер открыт.

                                           Вторая сторона:  набор  переходников.



                                                     Кабели с разъёмами CMA.

                                        Простой и компактный мультиметр  DT-182.

  Отличительной особенностью этого приборчика, является возможность проверки качества 1.5 V - 9 V элементов питания и степени зарядки аккумуляторов.

  Во время выполнения работ по настройке АФУ, часто появляется необходимость провести измерение величины емкостей. Прибор NanoVNA-F позволяет измерять величины ёмкостей и индуктивностей. НО, привычка - вторая натура и для этого используется отдельный прибор: СМ-7115А.

                                                             Прибор  СМ-7115А.

                                                           Прибор  СМ-7115А в чехле.

                                               Транспортный контейнер в сборе.

                                                     Транспортный контейнер в сборе.

                                                     Транспортный контейнер в сборе.



Комплект приборов в транспортном контейнере.

   Питание анализатора осуществляется от внутреннего аккумулятора, а

 при очень длительной работе устройства, для зарядки и как внешний источник

питания, может использоваться Power Bank Q100, ёмкостью  25 000 mA/h !!!

Tnx RU7KF!

                                    Power Bank  Q100 с универсальным кабелем.



                          Зарядка Power Bank Q100 от внутреннего солнечного модуля.

   При наличии сети 220 V, для зарядки аккумуляторов прибора и Power Bank Q100 может также использоваться компактный, разборный импульсный блок питания.

                                                                 Tnx RK6KR!



                                 Модель и параметры импульсного блока питания.

                              Импульсный блок питания в транспортном положении.

                                  Импульсный блок питания в рабочем положении.

Фильтр на кабеле импульсного блока питания.

NanoVNA-F

прошивка 0.0.5, измерение частоты до 1,5 ГГц!

   Поддержка измеряемой частоты до 1,5 ГГц, настройка по умолчанию 1 ГГц, точное измерение до 1,35 ГГц.

Дополнительная информация на: http:/deepelec.com/2019/12/30/nanovna-f-0_0_5/

Конструкция:

Применен 4.3-дюймовый дисплей на тонкоплёночных транзисторах.

ЖК-дисплей с резистивным сенсорным экраном и большим углом обзора.

Изображение хорошо видно при сильном внешнем освещении.

Литиевый аккумулятор ёмкостью 5000 мА/ч и напряжением 3,7 V может использоваться в качестве Power Bank, когда NanoVNA-F не используется.

При замене микросхемы Lipo charing на IP5306 повышается ток заряда до 2A, что делает время зарядки более коротким.

Меню на китайском и английском языках.

Обновление пользовательской программы с помощью виртуального U диска

/16 МБ SPI флэш-памяти внутри/.

Стандартный алюминиевый корпус для защиты SMAhead и уменьшения помех от внешних электромагнитных излучений при работе прибора.

Диапазон измерения частот NanoVNA-F составляет 50 кГц - 1,5 ГГц.

S11 на частотах 600 мГц - 1 ГГц  имеет динамические диапазоны 40 дБ /коэффициент стоячих волн менее 1,02/.

RF вход выполнен с металлическим экраном, который позволяет S21 иметь динамические диапазоны лучше, чем 60 дБ во всем диапазоне частот.

Технические характеристики:

Основной частью NanoVNA-F является печатная плата

Корпус дюралевый, цвет черный

Внутренняя литиевая батарея: 3.7 V, 5000 мАч

Диапазон измеряемых частот: 50 kHz - 1500 mHz

Выход RF сигнала: - 13 дБм, максимальный: - 9 дБм

Точность установки частоты: <0.5 PPM

Вход SWR: <1.1

Размер дисплея: 4.3 дюйма TFT /800 Х 480/

Интерфейс: USB Type-C

Режим связи: CDC /последовательный/

Потребляемая мощность при зарядке от USB: 5 V, 200 mA

Выходное напряжение и ток: 5 V, 1A

Количество калибровочных точек: 101

Количество точек сканирования: 101

Отслеживание дисплея: 4; маркировка: 4; сохранение настроек: 5

Время сканирования: около 1,9 секунды: 50 kHz - 1000 mHz или весь диапазон частот

Прибор может измерять параметры S, соотношение напряжений стоячих волн SWR, фазовую карту, групповую задержку, диаграмму Смита и так далее.

Размер устройства NanoVNA-F: 140 мм Х 75 мм Х 20 мм

Комплектность поставки:

1 шт. Анализатор NanoVNA-F

1 шт. Описание

2 шт. Кабель RG-316 длиной 200 мм, с разъёмами типа SMA-JJ

1 шт. Набор калибровочных нагрузок

1 шт. SMA-JJ Двойной прямой разъём

1 шт. SMA уголковый разъём /внешний контакт, внутреннее отверстие для внутреннего контакта, внутренний контакт/

1шт. Кабель для передачи данных в компьютер: Type-C

Информация о приборе в интернете:

Инструкция и схема быстрой настройки NanoVNA-F V2 и NanoVNA-F Портативный Векторный Сетевой Анализатор на русском. https://btfr.cc/euz

NanoVNA-F http://ali.pub/46kxud https://youtu.be/GqaB6rbEuE4

https://nanovna.com/?

page_id=21https://www.youtube.com/watch?v=PfQWq68AbLA

https://youtu.be/GDkbrUMCgKc

а https://youtu.be/wlEW5zSQ27E

https://www.youtube.com/watch?v=qThUq7FmDi4

https://www.youtube.com/watch?v=ZIiY0T72qL0

После накопления информации об алгоритмах и особенностях работы с NanoVNA-F,  полученная информация будет опубликована.

                                                                  73!

2020 г.10.25 МАЧТА для ПЕШИХ РАДИОЭКСПЕДИЦИЙ.

     25 августа 2018 года радиоклуб "АЯН", неожиданно, получил подарок от одной из организаций, которой мы оказывали помощь в решении вопросов с АФУ для КВ и УКВ диапазонов в горах Крыма.

   Подарок воистину царский! В небольших упаковках: диаметр 140 мм, длина 780 мм, а вес аж (!) 3380 Граммов, находятся мачты высотой 10.5 м! Пять титановых буров/кольев и при длине  250 мм, вес одного такого колышка, всего 96 Граммов! Три яруса растяжек размещены сразу на секциях мачты! Регулировка длины растяжек осуществляется без отвязывания/привязывания, а при помощи специальной регулировочной планки из текстолита, что очень удобно и сразу же было повторено для всех других мачт!

"Родной" вариант комплектации мачты для
пеших радиоэкспедиций в горах Крыма.

                                  Секции с растяжками и без. Доработанный вариант

                       комплектации мачты для пеших радиоэкспедиций в горах Крыма.



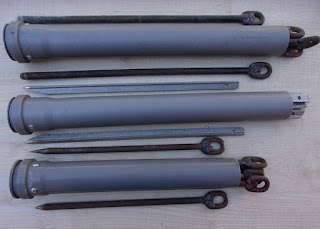

Мачты для пеших радиоэкспедиций в упаковках.

Мачты для пеших радиоэкспедиций.

"Родные" растяжки 3х ярусов на секциях мачты.

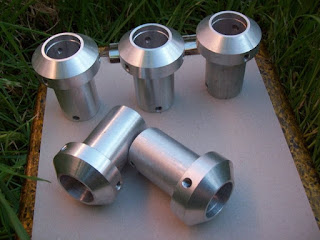

Узлы самодельного
подъёмного устройства для мачты.

Основание на фаркопе.

Комплект основания.

Упаковка с мачтой и первый вариант
подъёмного устройства для антенны.

Способ крепления первого варианта подъёмного
устройства для антенны на верхней секции мачты.

Первый вариант подъёмного
устройства для антенны на верхней части мачты.

                                                    Самая верхняя часть мачты.

                                 Лучший вариант подъёмного устройства антенны.

                                             Лучший вариант подъёмного устройства

                                               антенны на верхней части мачты.

                                     Доработанный вариант подъёмного устройства

                               для антенны вместе с растяжками верхнего яруса.

                                               Трос подъёмного устройства для

                                             антенны на одной из секций мачты.

   Мачты сразу же "назначили" для пеших радиоэкспедиций по партизанским местам, перевалам Крыма, для восхождений на вершины крымских гор.
   Доработка мачты в виде трёх добавочных секций стеклопластикового удилища, закреплённых на вершине металлических секций, увеличивают её высоту до 14 метров!

Секции мачты: доработанная нижняя,
средняя, верхняя с растяжками и стеклопластиковые.

Секции мачты: доработанная нижняя,
средняя, верхняя с "родными" растяжками.

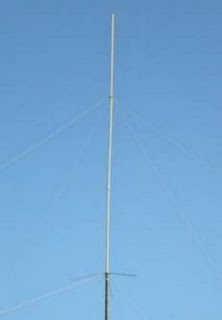

Стеклопластиковые секции закреплены на верхней части мачты.

Способ крепления стеклопластиковых секций.

Стеклопластиковые
секции закреплены на верхней части мачты.

   Помимо изготовления нового подъёмного устройства мачты, увеличения высоты мачты до 14 м при помощи дополнительных стеклопластиковых секций, еще было добавлено на каждом ярусе по одной растяжке.

   Сделано это было для увеличения устойчивости мачты /так как растяжки теперь расположены не в трёх, а в четырех направлениях/, удобства подъёма мачты одним человеком при сильных порывах ветра любых направлений.

  Теперь, при наличии носимых  КВ  TRX типа  IC-703,  SW-2013,  "МАЛАМУТ" ,

VX-1210  и  др.,  специальных  источников  питания типа  ГРП-16/60,  ГИП-5ХЛ2, ветрогенератора типа "ГИАЦИНТ", солнечных модулей, можно без ограничения

/в энергетическом плане/ работать в эфире столько, сколько "сможется"!

   За активное участие в работе нашего радиоклуба, выездах в горы, один комплект такой мачты был передан радиолюбителю R7KCL, Максиму.

  Выражаем огромную благодарность  Алексею,  R7KDB  -  "АЯНУ - 13"  и  его

организации  за техническую поддержку радиоклуба "АЯН"!

                                                                          73!
