2018 г.05.27 Снова на природе . . .

   2018 г.05.27  Идёт интенсивная подготовка к КВ "Полевому дню". Отрабатываем установку высоких мачт для КВ антенн "нижних" диапазонов, ведём их тщательную настройку в реальных условиях, работаем на УКВ и по возможности на КВ.


Загружаем багажник авто Николая.

Загружаем багажник авто Романа, RJ6K.

Пейзаж как для компьютера.

Пейзаж как для компьютера.

Александр. Первые QSO своим позывным, R7KCD.

Илья, R7KAY с эмблемой радиоклуба "Аян" на спине.




ЦУ от Романа.

Подпятник.
Идея взята от антенн радиостанций
2Р20 "Ангара", 28РТ-5-2ОМ, Р-129.


Как обычно, перекус на природе.

Фото от Николая.
Николай. Бывший ученик 31й школы.
Школьная "коллективка" UK5JAN
Р. В Осмоловского, R6KO /SK/.


                             Далее несколько фото Романа, RJ6K и Ильи, R7KAY.




Идеальный способ крепления и натяжения растяжек.
"Подсмотренная" в Р-405 идея.
Материалы и изготовление RJ6K и UC6KSA.

R7KAY. "Расческа" на 145 mHz.

R6KZ на 145 mHz.


Подготовка.


Николай с внуком Алексеем.

Начало сборки мачты на 145 mHz.






В работе.

Пробный подъём.
UC6KSA Анатолий, возле поднятой мачты.

В эфире, R7KAY.


   Есть широко распространённое мнение: "на ошибках учатся". В этом выезде выявились некоторые технические, организационные и кадровые ошибки, которые попытался проанализировать в своей статье Илья, R7KAY
Может несколько гипертрофировано, но зато со своей точкой.зрения

Ветрогенератор P - 300 W, "Гиацинт".

    Для повышения нашей готовности и "энергетической независимости" во время активных выездов в радиоэкспедиции, члены радиоклуба "АЯН" завершили работы по подготовке и тестированию еще одного нетрадиционного источника питания для используемой аппаратуры, ветрогенератора P - 300 W.
   P - 300 W был выбран из за небольших массогабаритных характеристик, достаточно высокой мощности и что самое главное, из за отдачи заявленной мощности, даже при низких скоростях ветра, 2 - 3 м/сек, так как в генераторе используется шесть лопастей.

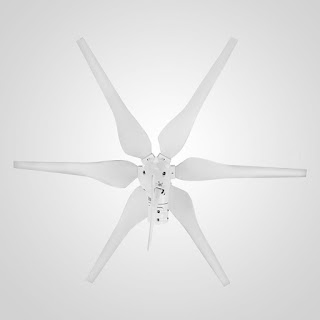

P - 300 W.  Вид спереди.

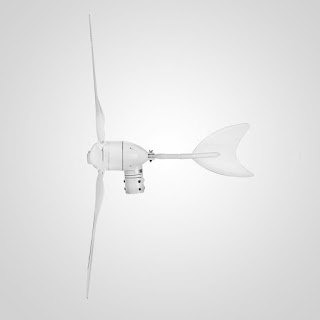

P - 300 W.  Вид сбоку.

P - 300 W.  Вид сзади.

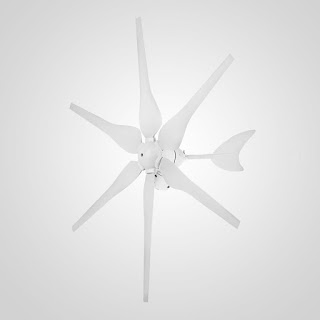

P - 300 W.  Общий вид спереди.

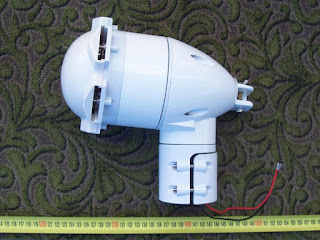

Генератор.

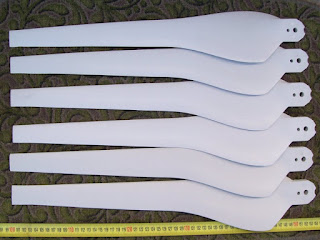

Лопасти.

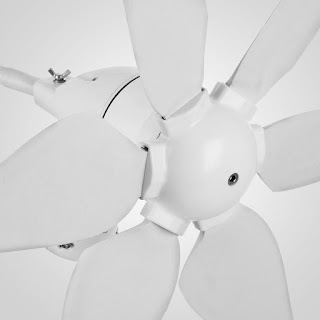

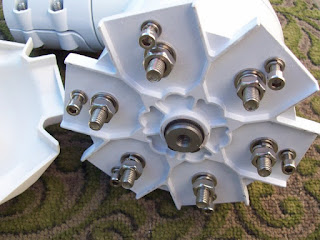

Кок. Место крепления лопастей.

Узел крепления генератора на мачте.

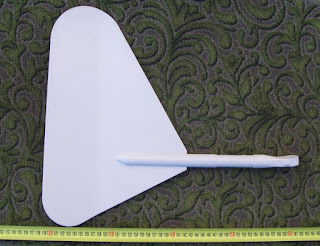

Хвост.
В качестве мачты для ветрогенератора использованы три секции мачты от Р - 405, общей длиной около 5и метров. Секции покрашены и располагаются по принципу светофора. Нижняя часть зелёная, средняя желтая, верхняя красная.

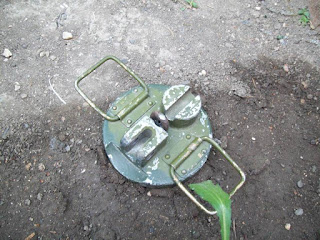

Основание.
Подъёмное устройство.

Подъёмное устройство в сборе.

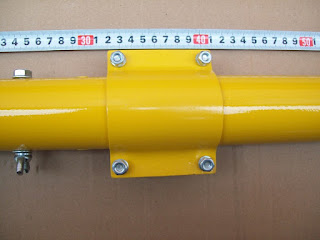

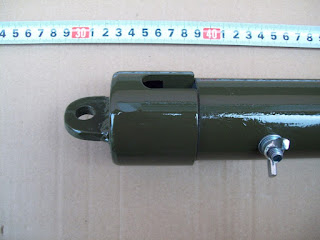

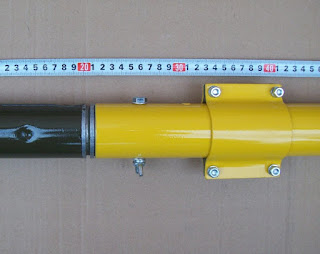

Соединение секций.

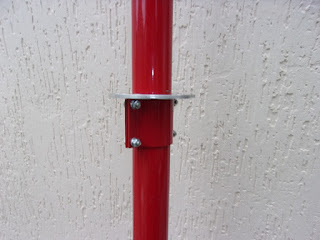

Стопор для шайбы первого яруса растяжек.

Стопор для шайбы первого яруса растяжек.

Стопор для шайбы второго яруса растяжек.

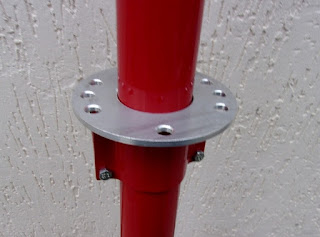

Шайба для крепления второго яруса растяжек.

Шайба для крепления второго яруса растяжек.
Растяжки в упаковке, в транспортном состоянии.

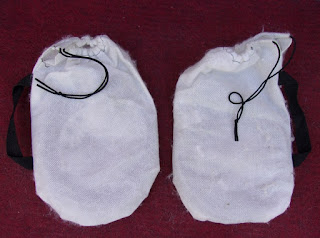

Растяжки с карабинами, шайба, транспортные чехлы.

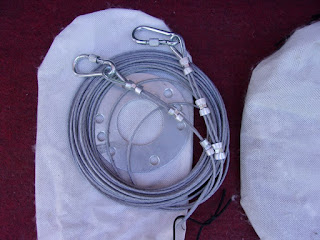

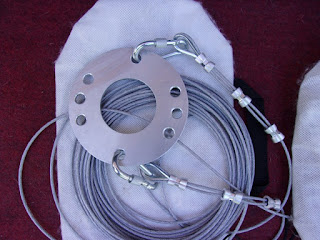

Растяжки с карабинами на шайбе.

Шайба для крепления второго яруса растяжек.

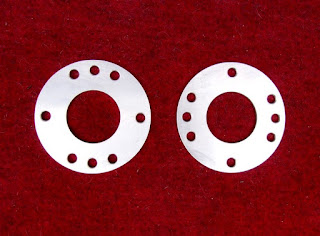

Шайбы для крепления трёх или четырёх растяжек.

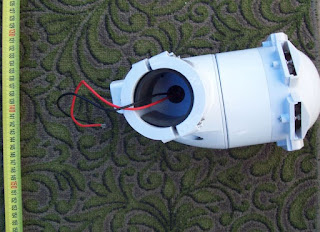

Место крепления генератора на мачте.

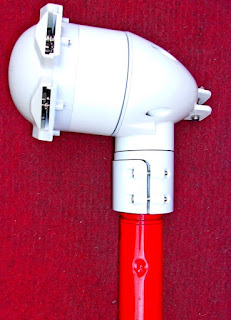

Генератор на мачте.
   Для удобной транспортировки ветрогенератора P - 300 W, радиолюбителем UC6KSA, был изготовлен из фанеры, качественный, специальный контейнер с секциями, обклеенными изнутри аммортизационным материалом.

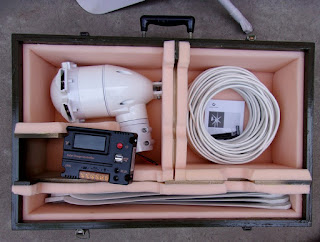

Контейнер с ветрогенератором P - 300 W в сборе.

Контейнер. Ручка для переноски.

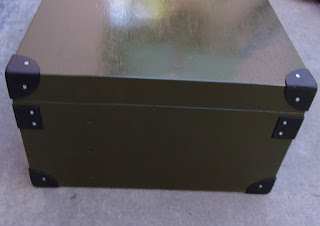

Контейнер. Вид сбоку.

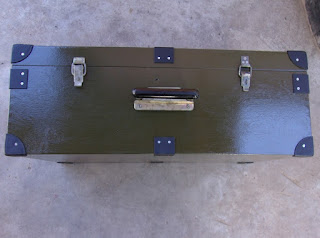

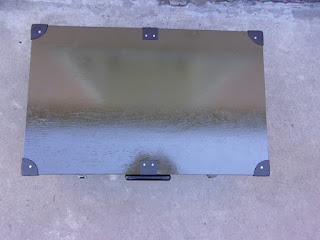

Контейнер. Вид сверху.

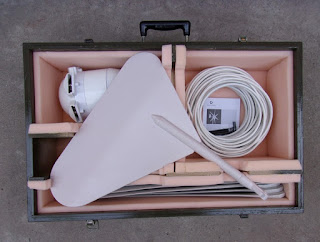

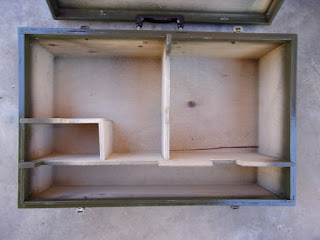

Контейнер. Отсеки.

Контейнер и контроллер CMG - 2420.

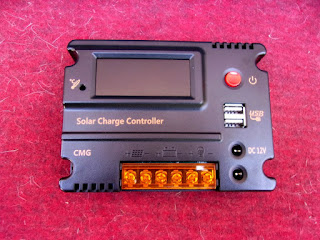

Контроллер CMG - 2420.

   Совместно с P - 300 W, для зарядки аккумуляторов, питания оборудования используется контроллер CMG - 2420 с очень широким спектром возможностей.
   Результаты практического применения Р - 300 W будут публиковаться после выездов в поле и радиоэкспедиций.
